מרכז שלוה, בית וגן

מרכז שלוה בבית וגן הוא מרכז תמיכה לילדים עם צרכים מיוחדים ולמשפחותיהם. ביצענו את העבודות בשלושה שלבים, שלושה פרויקטים נפרדים, מ-2009 ועד סוף 2013. זה אחד הפרויקטים עם מערכות הדיפון המורכבות שבוצעו בארץ — קיר דיפון בגובה של כמעט 40 מ׳. הבור נחפר בקרקע ובסלע, ודופן בקירות עיגון: מיקרופיילים, עוגנים קבועים, קורות עוגנים וקיר בטון לציפוי הכלונסאות. באתר פינינו והחלפנו גם קרקע מזוהמת. הפרויקט נוהל על ידי אהוד תייר ניהול והנדסה.

שלב א׳ — חפירה וקירות דיפון (חוזה 2009).

שלב ב׳ — ביסוס, עוגנים ודיפון (חוזה 2010):

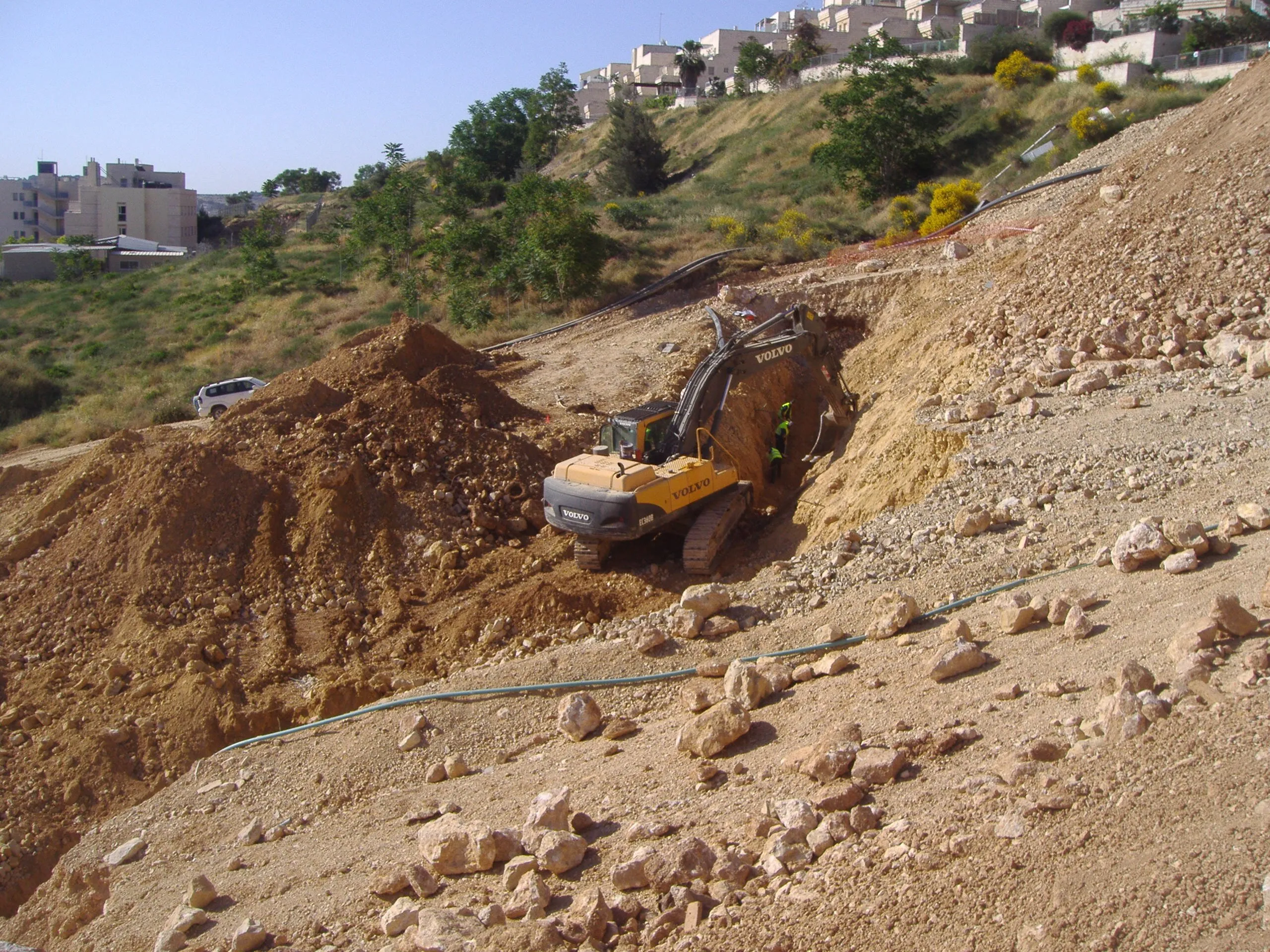

• חפירה וחציבה כללית ופינוי37,666 מ״ק; חפירה וחציבה לראשי כלונסאות — 1,082 מ״ק

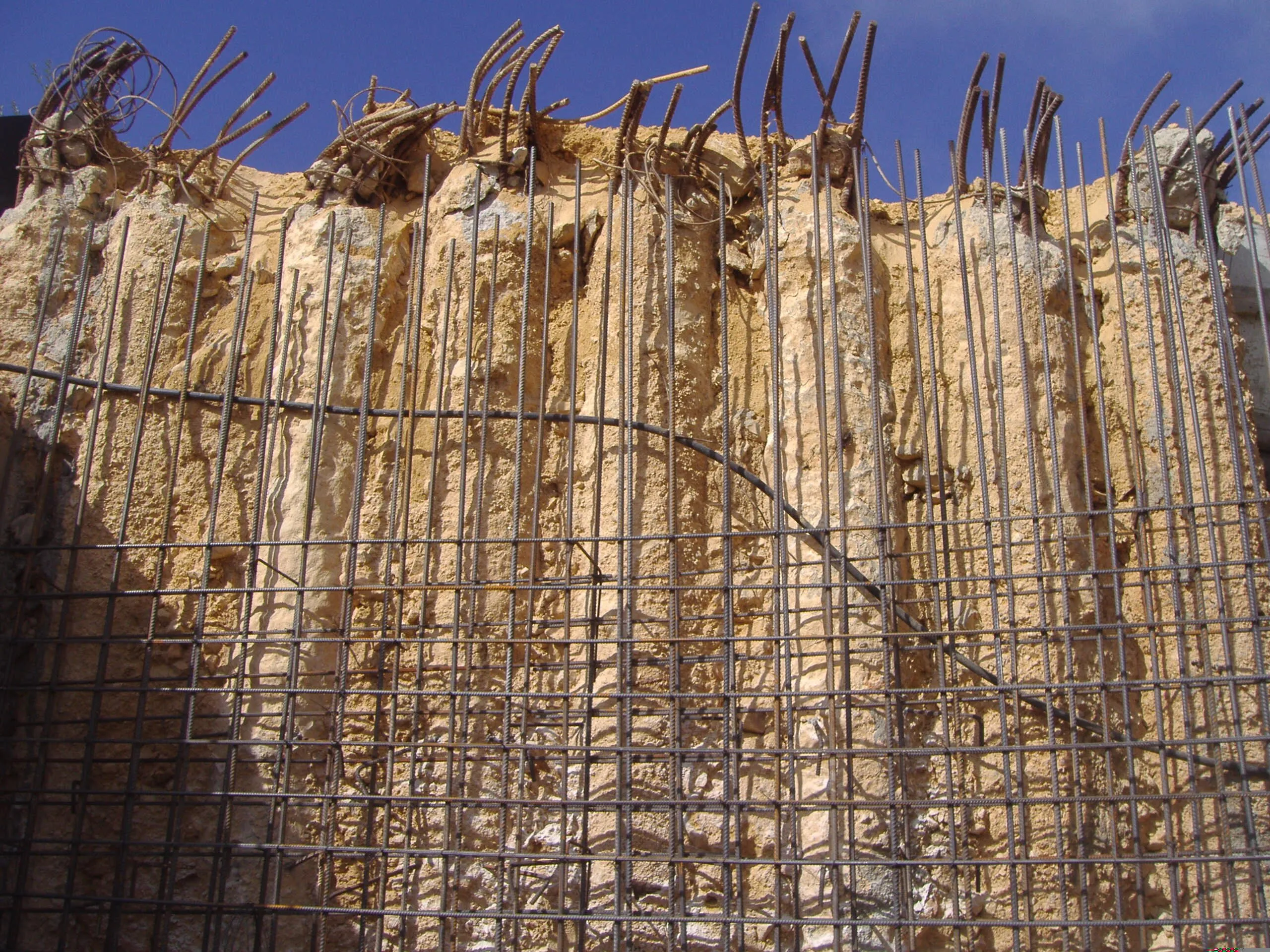

• מיקרופיילים לדיפון בקוטר 45 ס״מ4,059 מ׳
• עוגנים קבועים לכוח שירות של עד 50 טון8,703 מ׳

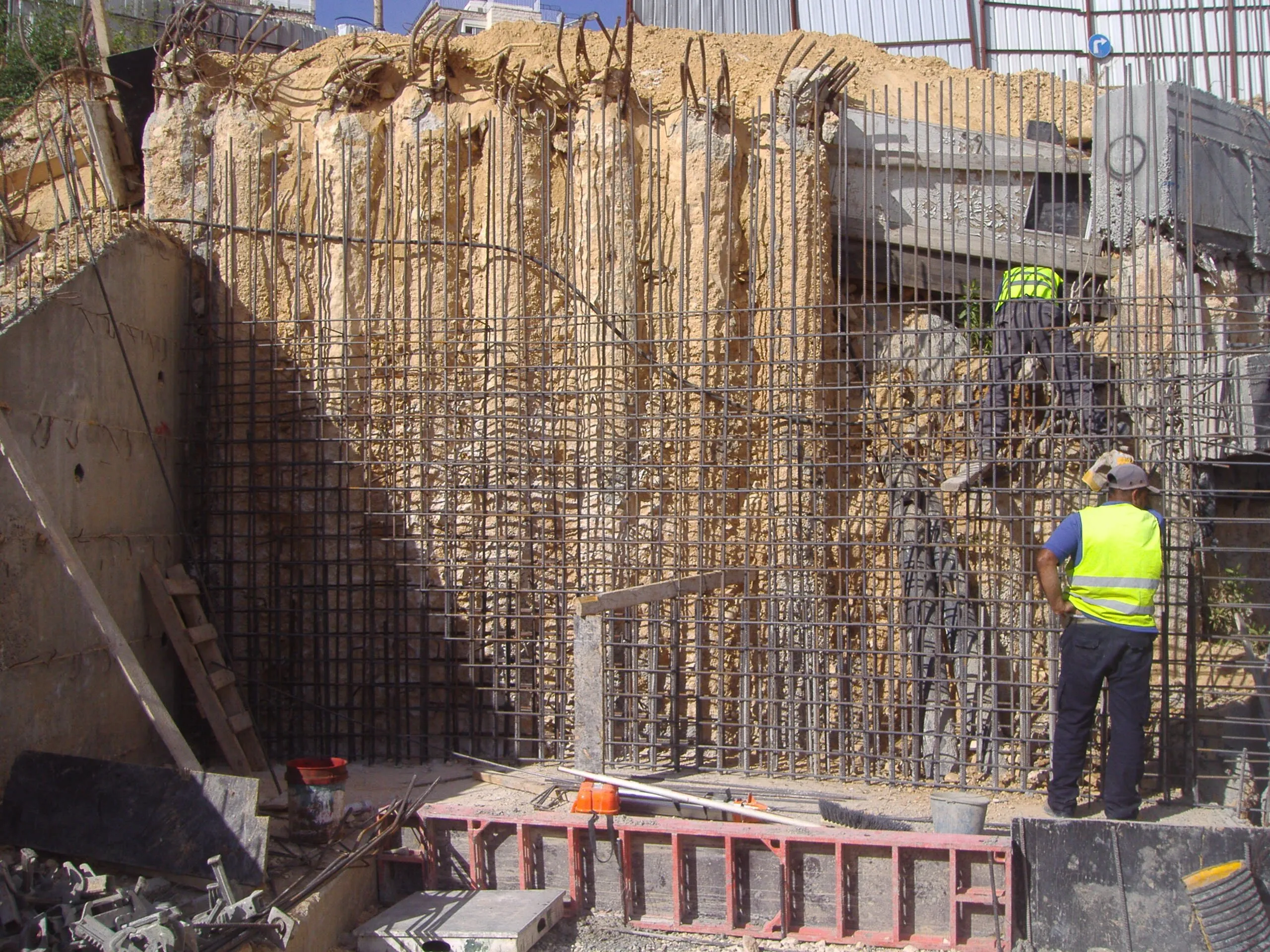

• קורות עוגנים מבטון ב-40192 מ״ק; קיר בטון לציפוי הכלונסאות — 280 מ״ק
• התזת בטון על קירות הדיפון703 מ״ר
• כלונסאות ביסוס: ״קטני קוטר״2,934 מ׳; בקוטר 60 ס״מ — 1,576 מ׳

שלב ג׳ — עפר, קירות ומנהרה בשטח הציבורי (חוזה 2013):

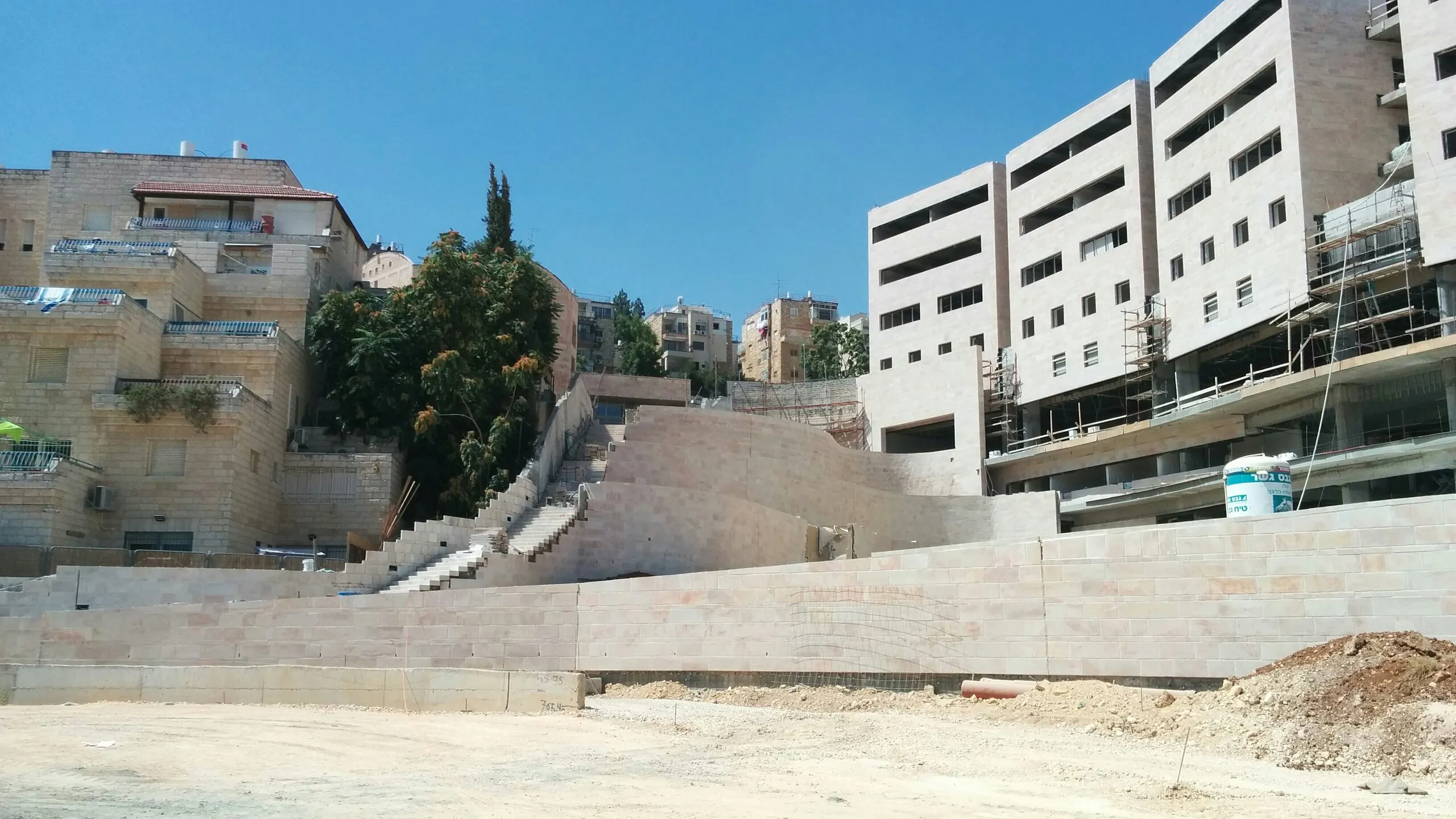

• חפירה וחציבה למערכת קירות תמך מדורגים43,063 מ״ק

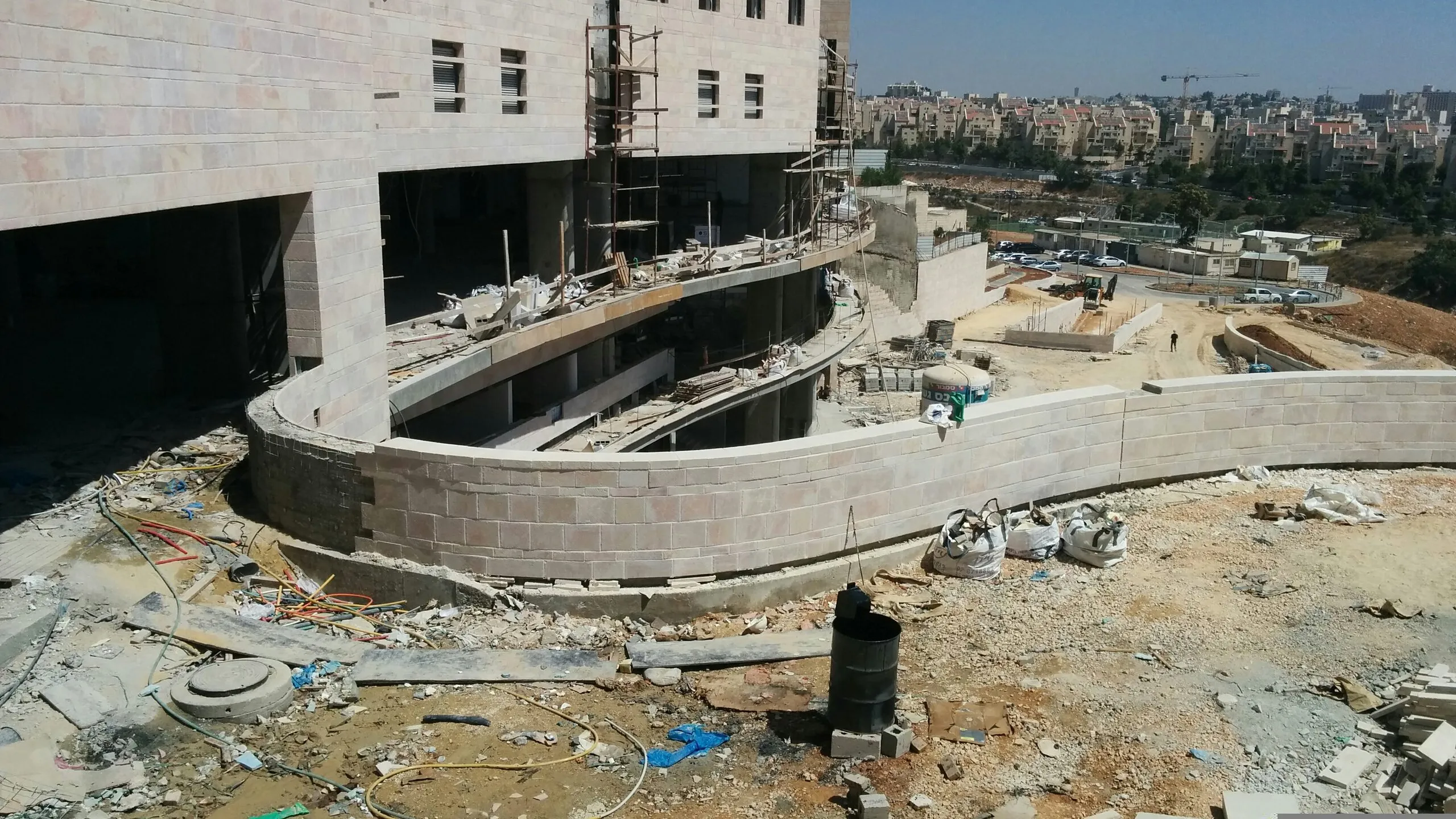

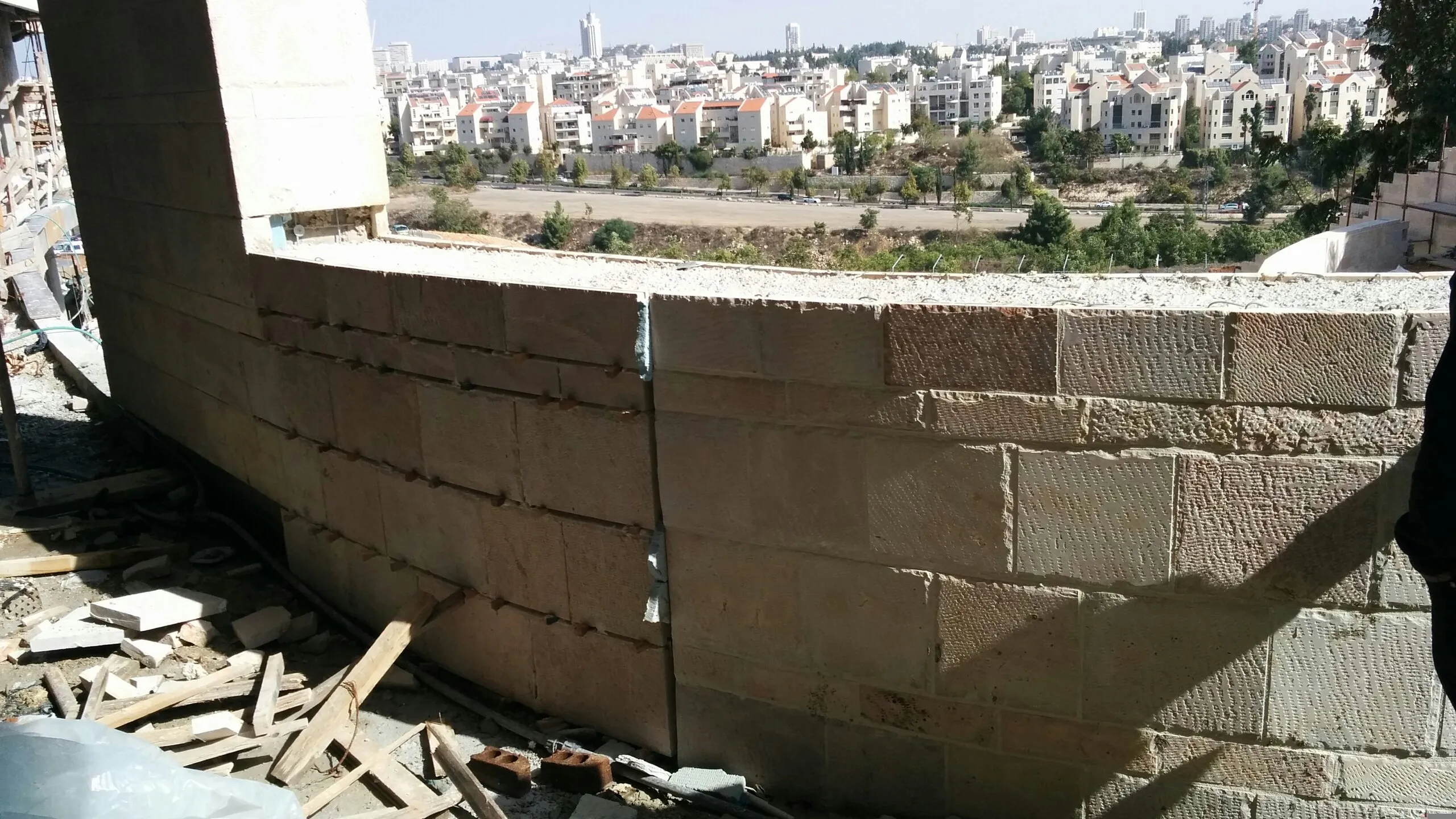

• קירות תומכים מבטון מזוין1,006 מ״ק; כלונסאות בקוטר 45 ס״מ — 3,308 מ׳; עוגנים קבועים — 576 מ׳

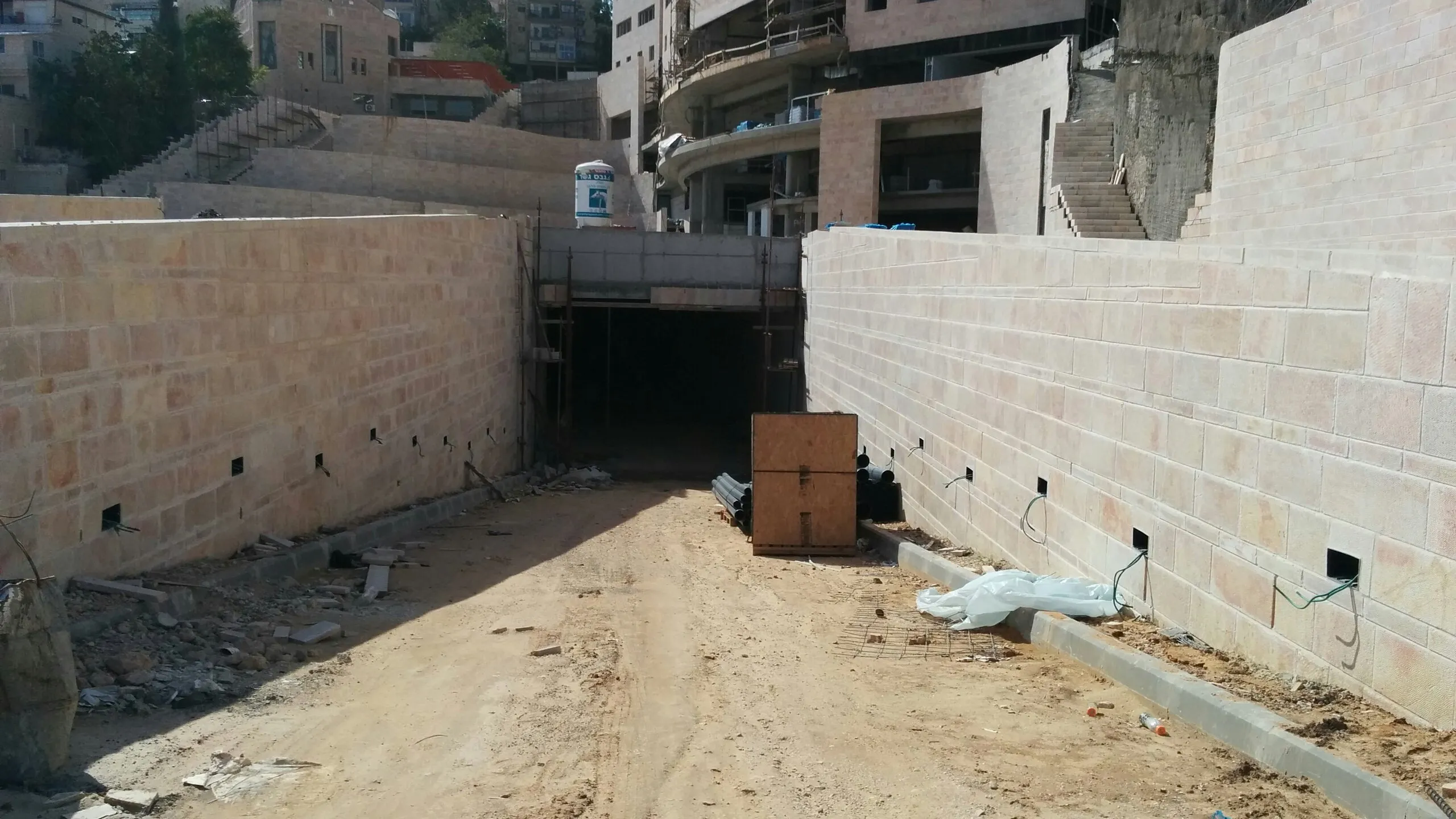

• מנהרת כניסה וחדר אחזקה: קירות ותקרה מבטון מזוין, 780 מ״ר תקרה

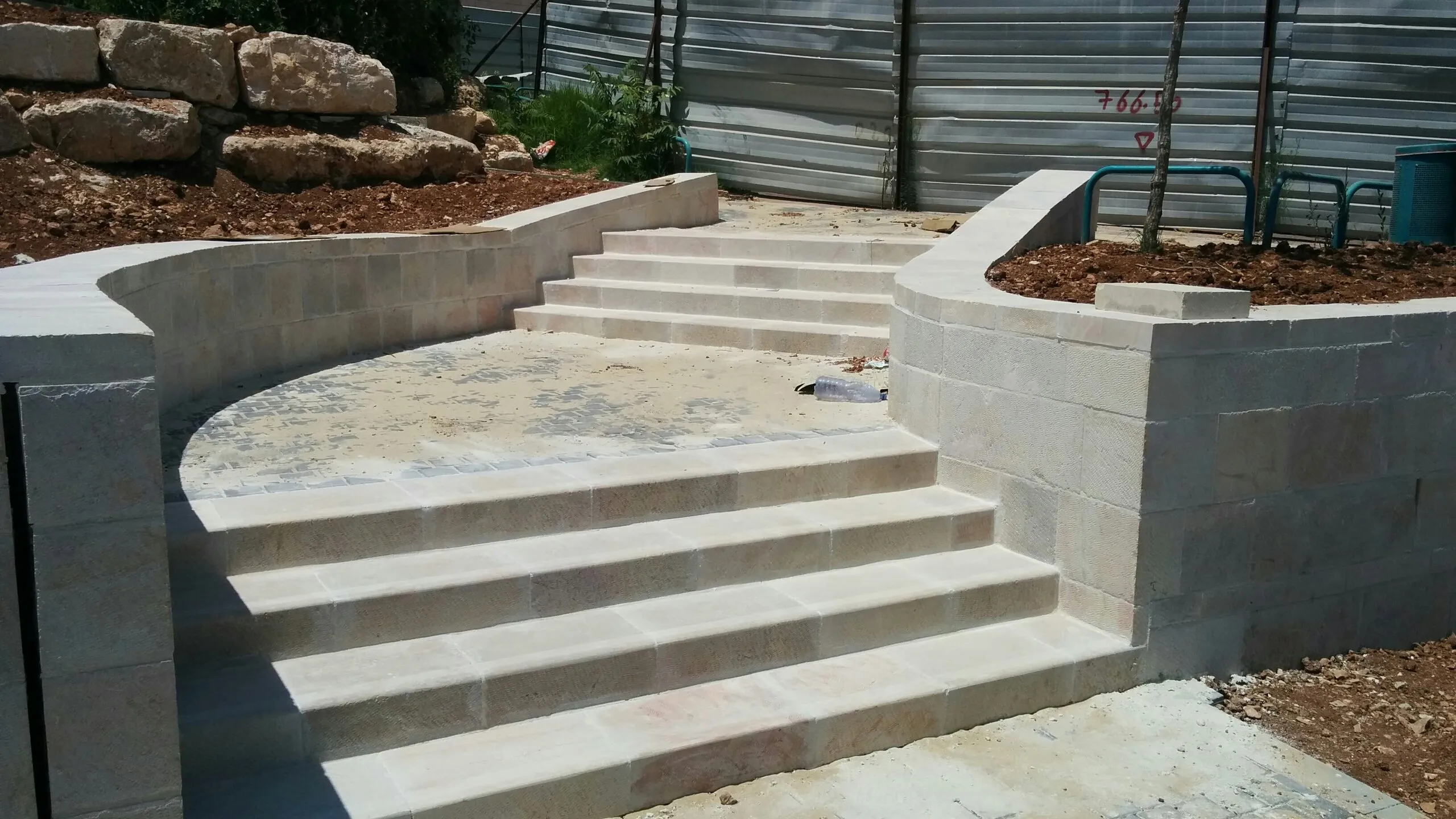

באותו פרויקט ביצענו גם פינוי והחלפה של קרקע מזוהמת, מחזור פסולת בניין ועודפי עפר, ייצוב מדרונות, תשתיות תת-קרקעיות, סלילת כבישים ומדרכות, ו-40 דונם של שטחים ציבוריים: מדשאות, מגרשי משחקים, גינון ופיתוח נוף.

קיר דיפון בגובה של כמעט 40 מ׳. בשלב הביסוס לבדו: 8,703 מ׳ עוגנים קבועים, כ-8.7 ק״מ, ועוד כ-8,570 מ׳ כלונסאות ומיקרופיילים. במסגרת קירות העיגון הותקנה מערכת שמנטרת את העומס על קיר התמך.
